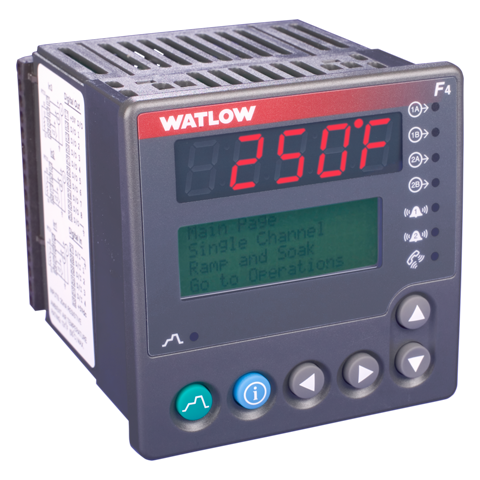

SERIES F4 Ramping Controller | Bộ điều khiển dốc SERIES F4

Lập trình kiểm soát vượt dốc được thực hiện dễ dàng thông qua công nghệ tiên tiến

• Bộ điều khiển nhiệt độ dốc công nghiệp SERIES F4 1⁄4 DIN đáp ứng yêu cầu của các ứng dụng xử lý bộ điều khiển ngâm dốc khắt khe nhất.
• Dễ dàng thiết lập và vận hành, các tính năng lập trình của bộ điều khiển ngâm dốc và khả năng hoạt động đã được chứng minh là lý tưởng phù hợp cho các ứng dụng buồng môi trường hoặc lò nung và lò nướng.
• Có sẵn phiên bản kênh đơn và kênh đôi.
• Có giá cạnh tranh, bộ điều khiển nhiệt độ dốc SERIES F4 có màn hình hiển thị giao diện LCD 4 dòng, độ nét cao để lập trình hồ sơ và cấu hình bộ điều khiển nhanh chóng và dễ dàng.
• Bộ vi xử lý 16 bit của nó đảm bảo độ chính xác và mang lại những lợi thế về hiệu suất mà bạn có thể tin tưởng từ bộ điều khiển Watlow.

Thông số chung:

Tính năng và lợi ích:
Hướng dẫn 256 bước, đoạn dốc 40 cấu hình và ngâm bộ nhớ lập trình
• Hỗ trợ một loạt các ứng dụng xử lý
Màn hình giao diện điều khiển LCD bốn dòng độ nét cao
• Đơn giản hóa việc thiết lập và vận hành
Tùy chỉnh menu
• Cung cấp giám sát quy trình nâng cao
Bộ vi xử lý 16 bit hiệu suất cao
• Cung cấp khả năng kiểm soát quy trình chính xác
Đầu vào phổ biến
• Cung cấp tính linh hoạt của ứng dụng
Cấu trúc mô-đun có thể mở rộng
• Trường có thể nâng cấp
Kiểm soát buồng môi trường nâng cao
• Hỗ trợ độ ẩm, máy nén, tăng nhiệt / tăng cường kiểm soát mát mẻ
Điều khiển tầng
• Cung cấp điều khiển hai biến chính xác
Đồng hồ thời gian thực với pin dự phòng
• Mang lại sự linh hoạt trong hoạt động

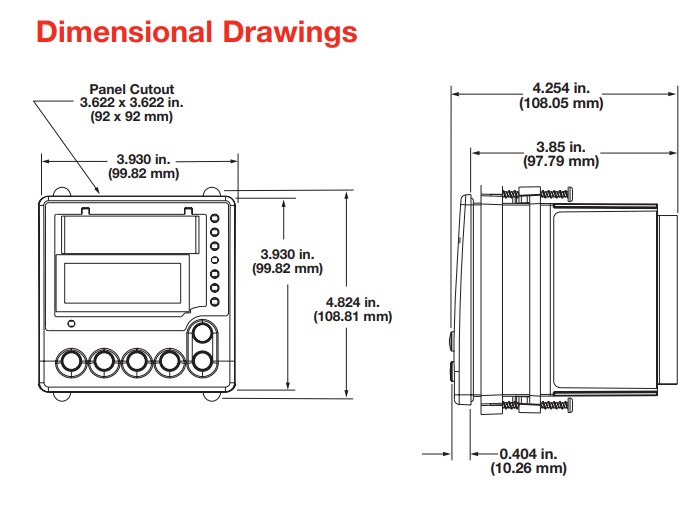

Thông số kỹ thuật kích thước:
• Rộng x cao x sâu
3,93 x 3,93 x 3,85 inch (giá treo bảng điều khiển 99 x 99 x 97 mm)

Quyền lực:
• 100-240VAC, -15%, + 10%; 50 / 60Hz, ± 5%
• 24-28VAC / VDC, -15%, + 10% (tùy chọn đặt hàng)
• Tối đa 39VA. sự tiêu thụ năng lượng
• Lưu trữ dữ liệu khi mất điện thông qua bộ nhớ không linh hoạt (7 năm đối với RAM được hỗ trợ bằng pin)
• Cách ly đầu vào cảm biến từ đầu vào đến đầu vào đến đầu ra đến mạch giao tiếp là 500VAC

Thông số kỹ thuật:
- Đầu vào tương tự đa năng 1 (2 và 3 tùy chọn)
• Cập nhật tốc độ, IN1 = 20Hz, IN2 và IN3 = 10HZ
- Cặp nhiệt điện
• Loại J, K, T, N, E, C (W5), D (W3), PTII, R, S, B
• Trở kháng đầu vào 20MΩ
- RTD
• Bạch kim 2 hoặc 3 dây, 100, 500 hoặc 1000Ω
• Đường cong JIS hoặc DIN, chỉ báo 1,0 hoặc 0,1
- Quá trình
• Độ phân giải đầu vào ≈50,000 bit ở quy mô đầy đủ
• Phạm vi có thể lựa chọn: 0-10VDC, 0-5VDC, 1-5VDC,
0-50mV, 0-20mA, 4-20mA
• Trở kháng đầu vào điện áp 20KΩ
• Trở kháng đầu vào hiện tại 100Ω
- Đầu vào kỹ thuật số (4)
• Tốc độ cập nhật = 10Hz
• Tiếp điểm hoặc điện áp một chiều (tối đa 36VDC)
• Trở kháng đầu vào 10KΩ
- Đầu ra điều khiển (1A, 1B, 2A, 2B)
• Tốc độ cập nhật = 20Hz
- Mở Collector / Switched dc
• Chuyển mạch tải nội bộ (danh nghĩa):
- Đã chuyển đổi dc, 22 sang 28VDC, giới hạn @ 30mA
• Chuyển đổi tải bên ngoài (tối đa): Bộ thu mở 42VDC @ 0.5A
- Rơ le trạng thái rắn
• Không chuyển mạch, ghép nối quang học, tối thiểu 0,5A @ 24VAC,
Tối đa 253VAC.
